Комплект доработки питания оптического прицела ПСО-1

Комплект доработки питания оптического прицела ПСО-1
2,550.00 руб.
Модель: ЗИП ПСО-1
Рейтинг:
Написать отзыв

Комплект доработки питания оптического прицела ПСО-1

Комплект доработки питания оптического прицела ПСО-1

Прицел ПСО-1, разработанный конструктором ЦКБ "Точприбор" Овчинниковым и принятый на вооружение в 1963 году в составе одного комплекса со снайперской винтовкой СВД в целом является достаточно удачным по своей конструкции. Прицел прост, удобен в обращении, оптимизирован для использования в составе одного комплекса с винтовкой. Конструкция изделия даёт возможность работы в сложных климатических условиях.

Комплект доработки питания оптического прицела ПСО-1

Одним из самых больших практических недочётов конструкции является использование для обеспечения питания освещения прицельной сетки ртутно-цинкового элемента типа 2РЦ63. Непосредственно освещение сетки производится при помощи электролампы накаливания типа CM 2,5-0,075, установленной в резьбовое гнездо корпуса прицела.

Комплект доработки питания оптического прицела ПСО-1

Недостатки лампы и батареи состояли в том, что первая периодически перегорала, а в работе демаскировала снайпера своим свечением внутри корпуса прицела, что же касается батареи, то она имела весьма скудный температурный диапазон эксплуатации. При температурах ниже минус 5 град. С батарея переставала выдавать напряжение, необходимое для нормального освещения сетки. С целью обеспечения бесперебойного питания лампы подсветки в комплекте ЗИП прицела была предусмотрена т.н. "система зимнего освещения".

Комплект доработки питания оптического прицела ПСО-1

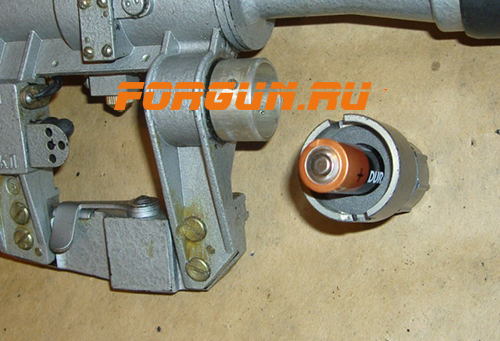

Система представляла собой провод, на одном конце которого был установлен штекер по форме крышки отсека питания, а на другой стороне - корпус розетки, аналогичный отсеку питания. При действиях в условиях пониженных температур снайпер должен был снять крышку отсека питания, извлечь батарею, надеть на отсек питания штекер системы, в розетку системы вставить батарею и закрыть её крышкой. Провод следовало продеть через рукав шинели, а концевое устройство со вставленной батареей вложить в карман гимнастёрки во избежание переохлаждения батареи.

Комплект доработки питания оптического прицела ПСО-1

Эксплуатация прицела со столь сложной системой освещения в условиях пониженных температур создавала известные затруднения, на каковые разработчикам прицела и поступали регулярные нарекания из войск. Кроме того, ртутно-цинковая батарея 2РЦ63 в гражданской торговой сети отсутствовала и в условиях неорганизованного снабжения по линии службы РАВ снайпер фактически оставался без возможности для стрельбы в сумерках. Лучшего также оставлял желать и срок службы, как ламп, так и элементов питания.

Все эти недостатки были устранены с принятием на вооружение сначала прицела ПСО-1С, а затем и прицела ПСО-1М2, состоящего на снабжении ВС РФ и в настоящее время.

Комплект доработки питания оптического прицела ПСО-1

Прицел ПСО-1С был оснащён литиевым элементом питания ЛТ-14500 "Блик" напряжением 3В и светодиодным излучателем взамен устаревшей лампы накаливания. Такая доработка существенно упростила практическую эксплуатацию прицела, однако, поскольку элемент питания "Блик" также, как и батарея 2РЦ63, не был распространён в гражданской торговой сети, на смену ПСО-1С пришла новая конструкция. Ею стал прицел ПСО-1М2. Подсветка сетки в прицеле ПСО-1М2 осуществляется при помощи светодиода типа АГИ-18М, а питание - при помощи стандартного "гражданского" элемента типа А316 "Прима" (он же АА или LR6 по зарубежной классификации). Проще говоря, для питания используется стандартная "пальчиковая" батарейка.

Такое решение схемы питания и подсветки имеет массу достоинств: для питания могут использоваться любые стандартные батарейки, приобретённые в гражданской торговой сети, свечение светодиода равномерно и не имеет столь большого демаскирующего эффекта, каковым обладало свечение старой лампы накаливания. При включении системы освещения сетка прицела приобретает равномерный красный цвет. Алкалиновые батареи могут эффективно работать длительное время, при температурах до минус 25 град. С. Литиевые батареи того же типоразмера могут эффективно работать при температурах до минус 50 град.

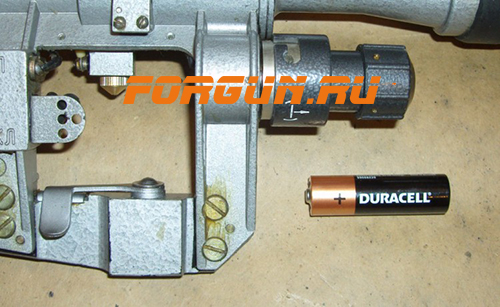

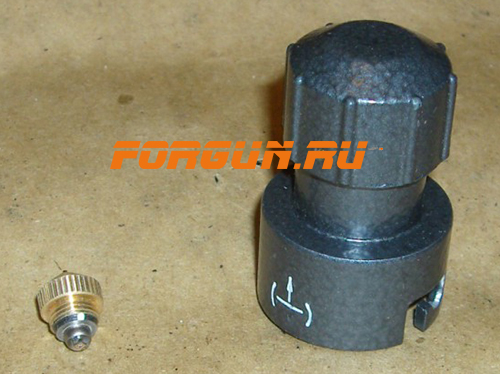

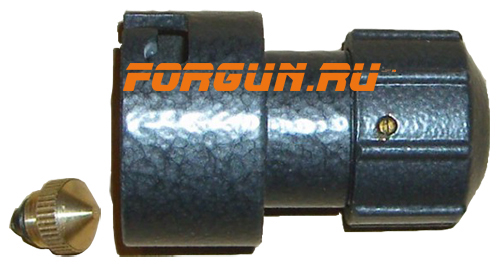

Однако, в войсках, в комплекте винтовок СВД прежних лет выпуска, а также на руках у владельцев гражданских карабинов "Тигр" имеется значительное количество прицелов ПСО-1 первой модификации. Предлагаемый здесь комплект, состоящий из колпачка (крышки отсека питания) и светодиода предназначен для дооснащения таких устаревших прицелов ПСО-1. Установка новой крышки отсека питания и светодиода позволяет фактически получить прицел ПСО-1М2 взамен устаревшего ПСО-1, что значительно упростит практическую эксплуатацию этого изделия.

Комплектация

- 4 светодиода

- выносной батарейный блок

- отвертка

Внимание! Элемент питания, представленный на фото не входит в комплект поставки!
