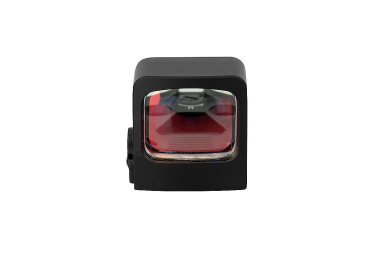

Коллиматорный прицел Holosun Classic HE507K-GR X2 (2 МОА)

### Руководство пользователя

### Коллиматорный прицел HE507K-GR X2

Благодарим вас за покупку коллиматорного прицела HOLOSUN HE507K-GR X2. Этот открытый коллиматорный прицел подходит для использования как на пистолете, так и на винтовке. Обтекаемый дизайн и компактный размер делают его идеальным прицелом для скрытого ношения. Перед эксплуатацией внимательно ознакомьтесь с руководством пользователя.

1. Убедитесь, что оружие разряжено и безопасно: перед установкой и заменой батареи удалите все боеприпасы и магазины из оружия и убедитесь, что патронник пуст.
2. Сохраните упаковку на случай необходимости подачи гарантийной претензии.

---

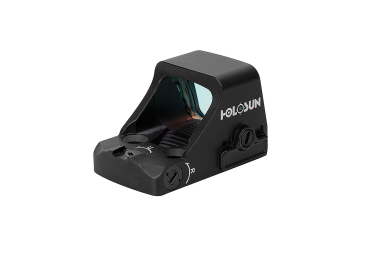

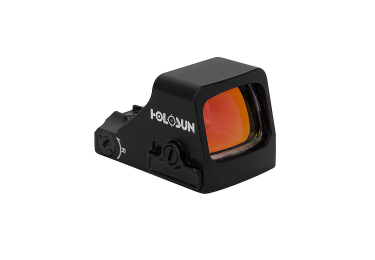

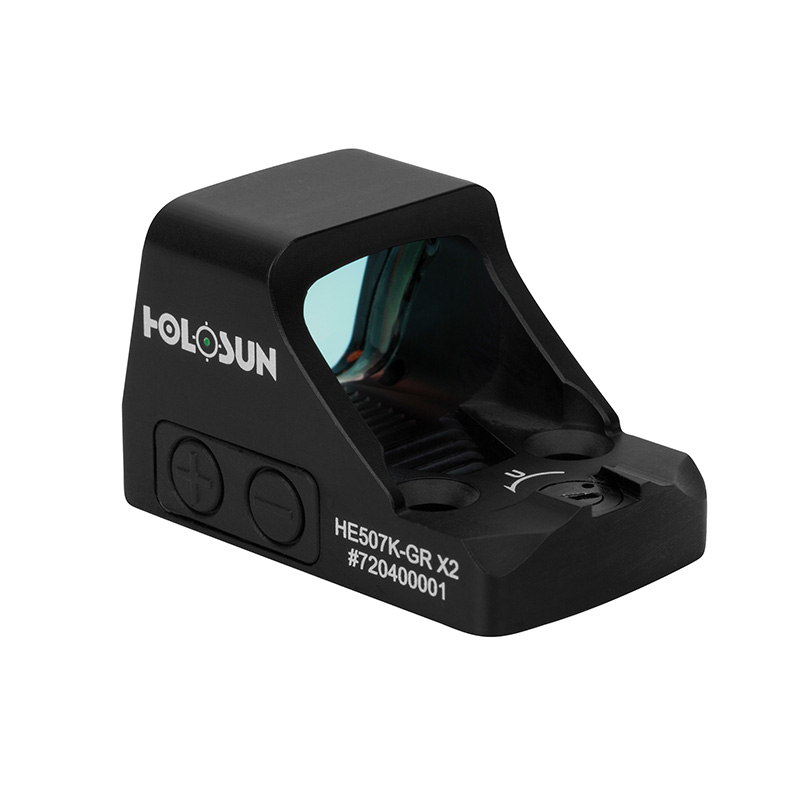

### Модель: HE507K-GR X2 (Зеленая точка в круге)

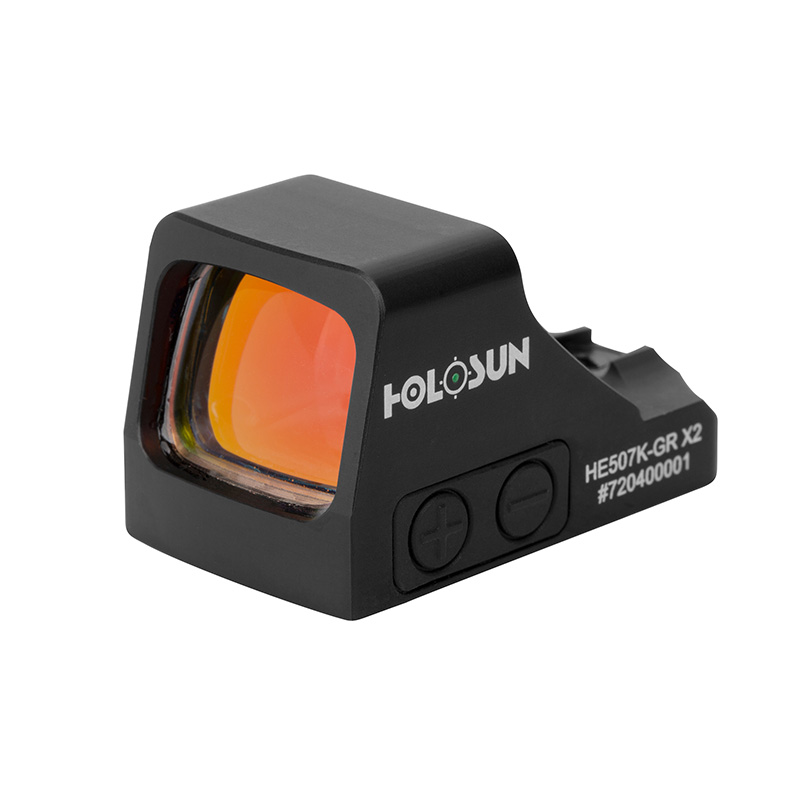

(Рис. 1)

---

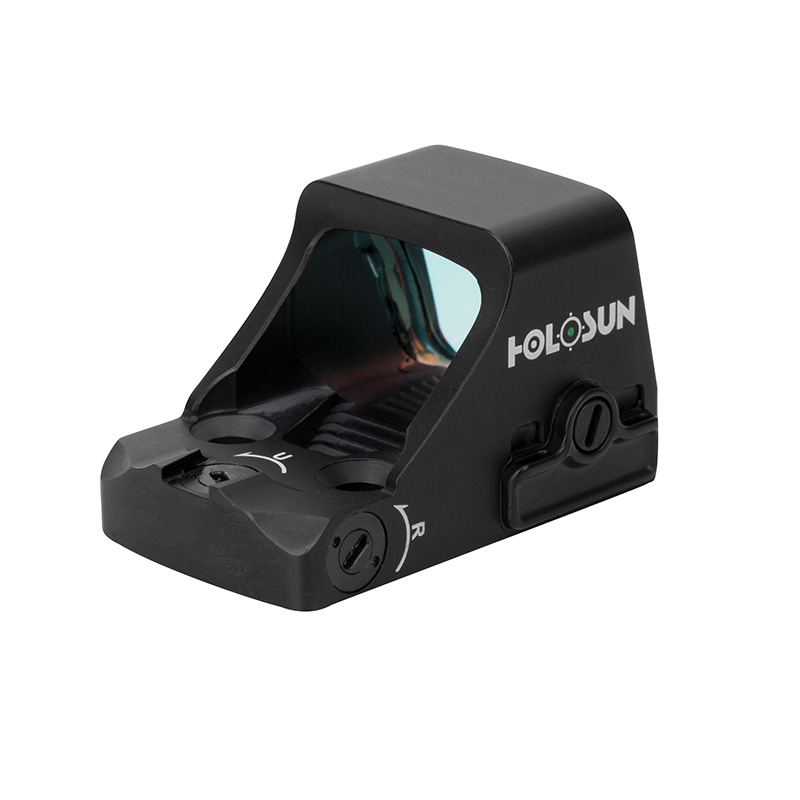

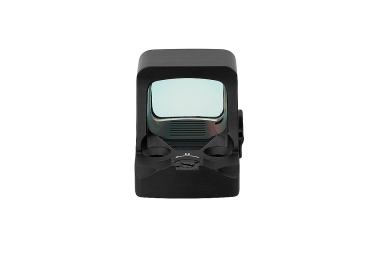

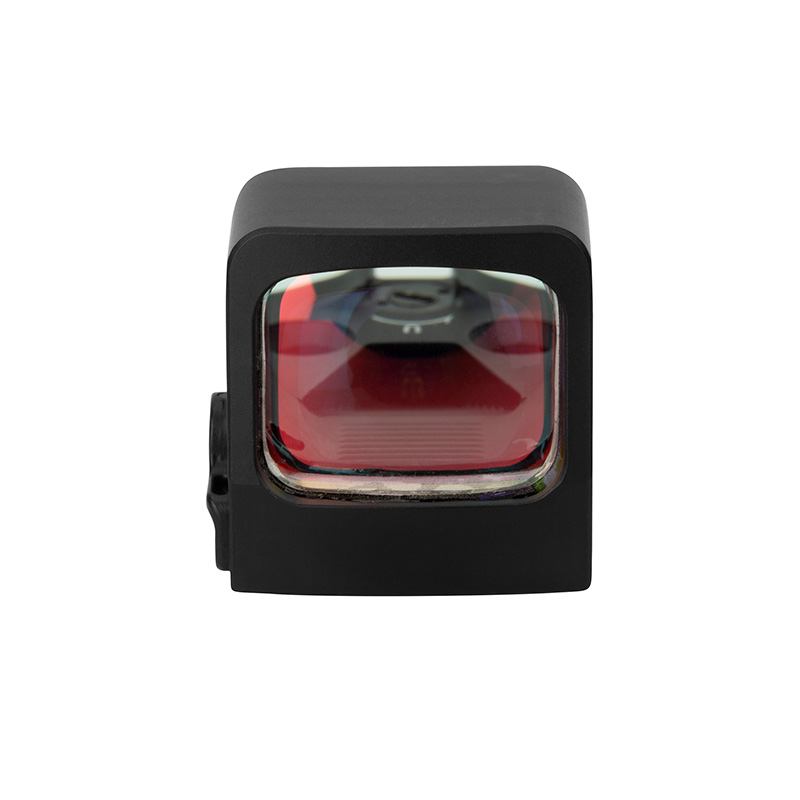

### Наклонная линза объектива
(Рис. 2)

Наклонная линза объектива является частью конструкции коллиматорных/отражательных оптических прицелов. Чтобы создать правильное отражение прицельной марки/точки, линза объектива должна быть перпендикулярна светодиоду. Поскольку светодиод установлен сбоку от внутренней трубки, линза объектива будет наклонена в этом направлении.

---

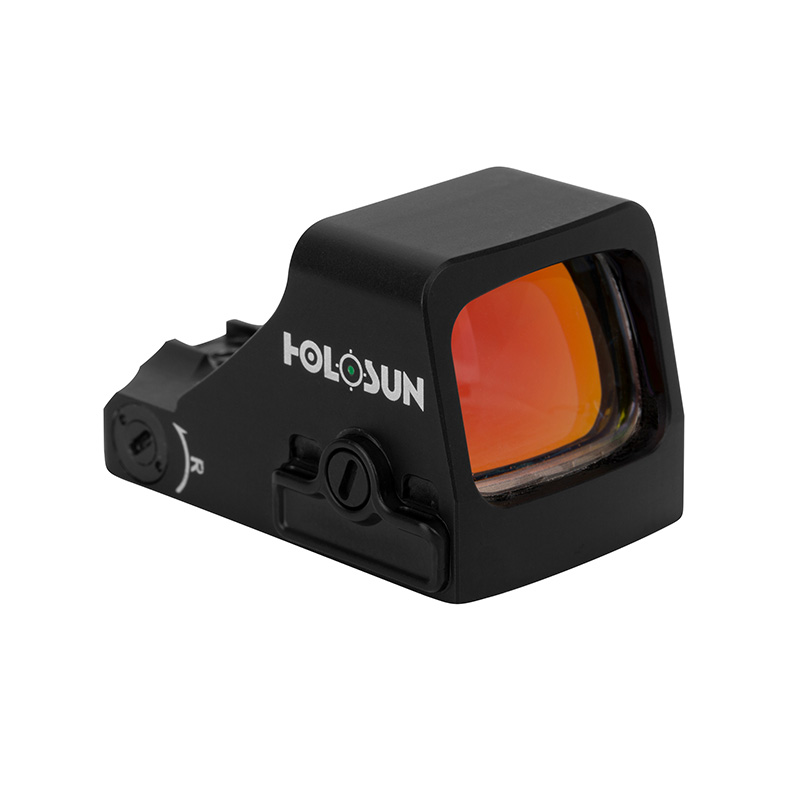

### Характеристики
1) Сверхкомпактный размер для скрытого ношения.
2) Три варианта прицельной марки: круг 32 MOA с точкой, только точка 2 MOА и только круг 32 MOA.
3) **Shake Awake™** — включение от движения с восстановлением последних настроек.
4) Свободный от параллакса, неограниченный вынос зрачка.
5) Корпус из фрезерованного на станке с ЧПУ алюминиевого сплава 7075.
6) 10 дневных и 2 совместимых с прибором ночного видения уровня яркости.
7) Размер окна: 0.58 x 0.77 дюйма.
8) Класс защиты **IP67**.

---

### Многомаркерная система
(Рис. 3)

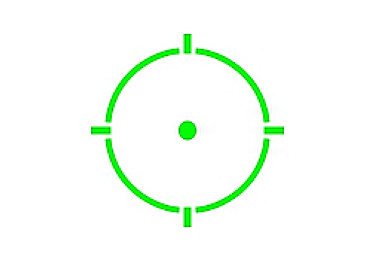

Прицельная марка по умолчанию для этого прицела — зеленая точка 2 MOA, расположенная в центре круга 32 MOA с четырьмя позиционными метками. Диаметр круга представляет приблизительно 32 дюйма на 100 ярдах (81 см на 100 метрах).

**Чтобы переключиться между тремя марками (круг+точка, точка, круг)** в указанном порядке, удерживайте кнопку **"-"** в течение 3 секунд.

---

### Батарея
1. В комплект поставки входит **одна высококачественная литиевая батарея CR1632**.
**Внимание:** Не используйте аккумуляторную батарею.
2. Высококачественная батарея может питать это устройство до **10 000 часов (круг+точка) или 50 000 часов (точка)** на уровне яркости 6.
3. **Замена батареи (Рис. 4):**
*а) Извлечение батареи:*
i. Выкрутите винт лотка батареи.
ii. Используйте входящий в комплект инструмент как рычаг в пазах лотка, чтобы извлечь лоток с батареей.
*б) Установка батареи:*
i. Поместите батарею в лоток **положительной (+) стороной ВНИЗ**.
ii. Вставьте и нажмите на лоток до упора в батарейный отсек.
iii. Затяните винт лотка батареи.

**Внимание:** Потеря или повреждение уплотнительного кольца может привести к проникновению воды в отсек и повреждению изделия.

---

### Установка на затворную раму
(Рис. 5)

**Примечание:** HE507K-GR совместим с некоторыми стандартными креплениями, доступными на рынке. За чертежом посадочного места обращайтесь в Holosun.
1. Установите HE507K-GR на совместимую фрезеровку рамы или переходную пластину (это зависит от вашей конфигурации рамы).
2. Используйте либо прилагаемые винты, либо винты, поставляемые с вашей рамой или от оружейника, и затяните с моментом **15 дюйм-фунтов (1.7 Н·м)**, используя **средний фиксатор резьбы (синий, например, Loctite 243)**.
3. Перед использованием проверьте правильность зазоров и функциональность оружия.

---

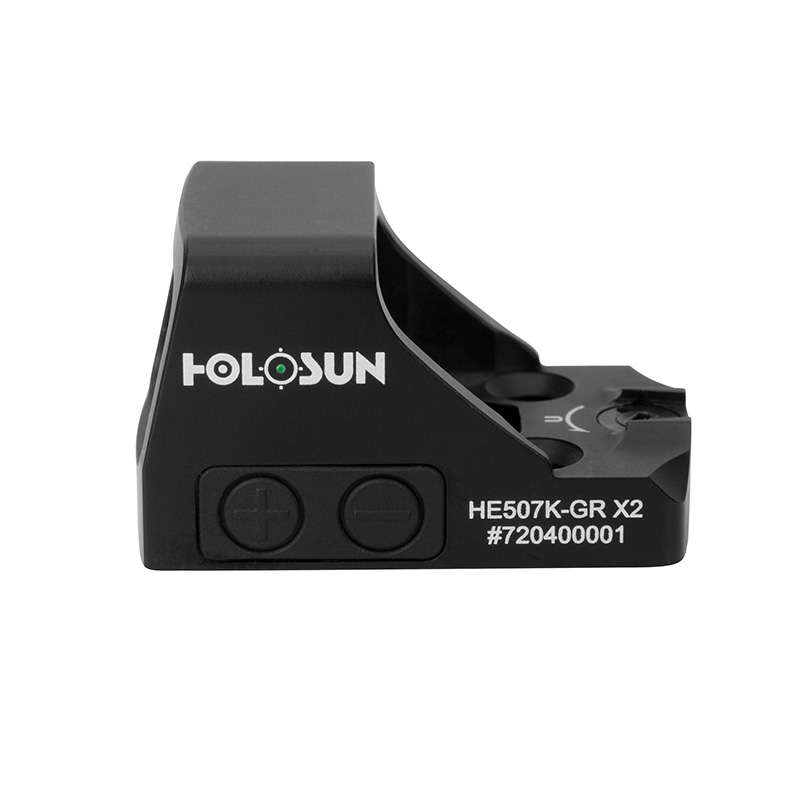

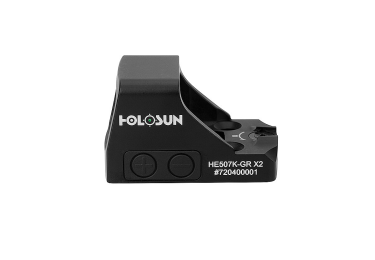

### Работа с прицелом
(Рис. 6)

1. **Включение:** Нажмите и отпустите любую кнопку яркости ("+" или "-").
2. **Выключение:** Нажмите кнопки "+" и "-" **одновременно**, чтобы выключить питание и датчик движения (это отключит функцию Shake Awake).
3. **Режимы работы:** Доступны два режима в следующем порядке: Ручной режим -> Режим блокировки.
*а) Ручной режим:*
**Регулировка яркости:** В ручном режиме доступно 12 уровней яркости марки. Уровни 1 и 2 совместимы с ПНВ, уровень 12 — самый яркий. Нажимайте "+" или "-" для увеличения или уменьшения яркости.
*б) Режим блокировки (Lockout Mode):*
**Активация:** Удерживайте кнопку **"+" в течение 3 секунд** (пока светодиод не мигнет один раз) для активации. В этом режиме кнопки заблокированы, предотвращая изменение настроек.
**Деактивация:** Чтобы выйти из режима блокировки, снова удерживайте кнопку **"+" в течение 3 секунд**; светодиод мигнет для подтверждения.
4. **Настройка времени сна:**
1) Прицел автоматически перейдет в спящий режим после **10 минут** отсутствия движения.
2) Прицел мгновенно проснется и включится при обнаружении любого движения, восстановив последние сохраненные настройки.
3) Время сна по умолчанию — 10 мин, но его можно изменить:
I. Нажмите и удерживайте кнопку **"+" в течение 10 секунд**, чтобы войти в режим настройки времени сна. Есть 4 варианта: 10 мин, 1 ч, 12 ч или отключение спящего режима.
II. Нажмите и отпустите кнопку "+" или "-" для выбора времени. Светодиод мигнет (1 раз = 10 мин, 2 = 1 ч, 3 = 12 ч, 4 = отключить).
III. Нажмите кнопки "+" и "-" **одновременно**, чтобы сохранить настройку и выключить прицел.
5. **Примечания:**
1) **Функция памяти:** Прицел запоминает последнюю сохраненную настройку яркости при включении и выключении.
2) **Индикация низкого заряда батареи:** Если напряжение батареи ниже 2.2В, прицельная марка будет медленно мигать.

---

### Пристрелка (обнуление)
1) Прицел пристрелян на заводе приблизительно на 25 ярдов, поэтому для обнуления потребуется минимальная регулировка.

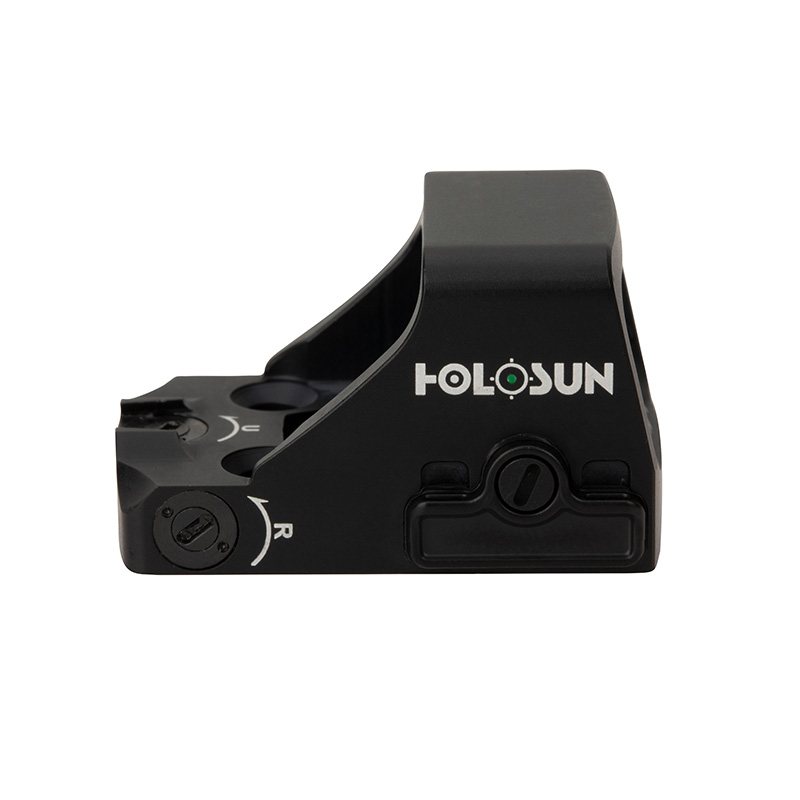

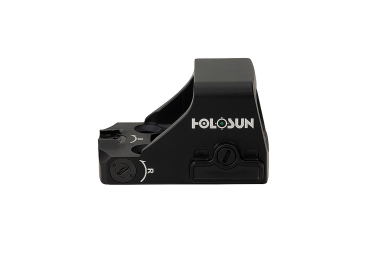

2) Регулировка по вертикали (Elevation) расположена на задней части корпуса, по горизонтали (Windage) — на правой стороне корпуса.
3) Регулировка производится путем вставки **плоского конца** прилагаемого инструмента в прорезь барабана и его поворота (Рис. 7).
4) **Один щелчок (клик)** равен приблизительно **1 MOA** (1 дюйм на 100 ярдах, 1/2" на 50 ярдах, 1/4" на 25 ярдах).
**Пример:** Если при пристрелке на 25 ярдах попадания идут на 2 дюйма ниже и на 1 дюйм правее цели, необходимо отрегулировать Elevation на **8 щелчков ВВЕРХ** (против часовой стрелки) и Windage на **4 щелчка ВЛЕВО** (по часовой стрелке).
5) Максимальный диапазон регулировки составляет **±30 MOA**.

---

### Прилагаемый инструмент:
1. Плоский конец используется для регулировки Windage и Elevation.
2. Ключ Torx T10 для винтов.

---

### Обслуживание и уход
Это устройство является точным прибором и заслуживает бережного обращения. Следующие советы помогут обеспечить долгий срок службы.

* **Оптические линзы** выполнены из многослойного просветленного оптического стекла.
* **Для очистки линз:** Сначала сдуйте пыль с поверхности, затем смочите линзу чистящим средством для оптики или чистой водой, после чего аккуратно протрите салфеткой для линз, мягкой хлопчатобумажной тканью или микрофиброй.
* **Не используйте** для протирки сухую ткань или салфетки.
* **Не используйте** органические растворители, такие как спирт или ацетон.
* Корпус не требует специального ухода.
* **Не пытайтесь разбирать устройство.** Внутренние части специально очищены, герметизированы и обработаны противотуманным составом. Любая такая попытка приведет к аннулированию гарантии.
