Руководство пользователя

Коллиматорный прицел HS507K X2

С красной точкой в круге или точкой 2 МОА или отдельно кругом

Благодарим вас за покупку коллиматорного прицела HOLOSUN HS507K X2. Этот открытый коллиматорный прицел с красной точкой подходит для использования как на пистолете, так и на винтовке. Обтекаемый дизайн и компактный размер делают его идеальным прицелом для скрытого ношения. Перед эксплуатацией внимательно ознакомьтесь с руководством пользователя.

1. Убедитесь, что оружие разряжено и безопасно: перед установкой и заменой батареи удалите все боеприпасы и магазины из оружия и убедитесь, что патронник пуст.

2. Сохраните упаковку на случай необходимости подачи гарантийной претензии.

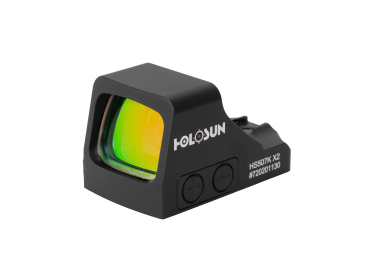

Модель: HS507K X2

(Рис. 1)

Наклонная линза объектива

(Рис. 2)

Наклонная линза объектива является частью конструкции коллиматорных/отражательных оптических прицелов. Чтобы создать правильное отражение прицельной марки/точки, линза объектива должна быть перпендикулярна светодиоду. Поскольку светодиод установлен сбоку от внутренней трубки, линза объектива будет наклонена в этом направлении.

Характеристики

1. Сверхкомпактный размер для скрытого ношения.

2. Три варианта прицельной марки: круг 32 MOA с точкой, только точка 2 MOA и только круг 32 MOA.

3. Shake Awake™ — включение от движения с восстановлением последних настроек.

4. Свободный от параллакса, неограниченный вынос зрачка.

5. Корпус из фрезерованного на станке с ЧПУ алюминиевого сплава 7075.

6. 10 дневных и 2 совместимых с прибором ночного видения уровня яркости.

7. Размер окна: 0.58 x 0.77 дюйма.

8. Класс защиты IP67.

Многомаркерная система

(Рис. 3)

Прицельная марка по умолчанию для этого прицела — точка 2 MOA, расположенная в центре круга 32 MOA с четырьмя позиционными метками. Диаметр круга представляет приблизительно 32 дюйма на 100 ярдах (81 см на 100 метрах).

Чтобы переключиться между тремя марками (круг+точка, точка, круг) в указанном порядке, удерживайте кнопку "-" в течение 3 секунд.

Батарея

1. В комплект поставки входит одна высококачественная литиевая батарея CR1632.
   Внимание: Не используйте аккумуляторную батарею.

2. Высококачественная батарея может питать это устройство до 10 000 часов (круг+точка) или 50 000 часов (точка) на уровне яркости 6.

3. Замена батареи (Рис. 4):
   а) Извлечение батареи:
   i. Выкрутите винт лотка батареи.
   ii. Используйте входящий в комплект инструмент как рычаг в пазах лотка, чтобы извлечь лоток с батареей.
   б) Установка батареи:
   i. Поместите батарею в лоток положительной (+) стороной ВНИЗ.
   ii. Вставьте и нажмите на лоток до упора в батарейный отсек.
   iii. Затяните винт лотка батареи.

Внимание: Потеря или повреждение уплотнительного кольца может привести к проникновению воды в отсек и повреждению изделия.

Установка на затворную раму

(Рис. 5)

Примечание: HS507K совместим с некоторыми стандартными креплениями, доступными на рынке. За чертежом посадочного места обращайтесь в Holosun.

1. Установите HS507K на совместимую фрезеровку рамы или переходную пластину (это зависит от вашей конфигурации рамы).

2. Используйте либо прилагаемые винты, либо винты, поставляемые с вашей рамой или от оружейника, и затяните с моментом 15 дюйм-фунтов (1.7 Н·м), используя средний фиксатор резьбы (синий, например, Loctite 243).

3. Перед использованием проверьте правильность зазоров и функциональность оружия.

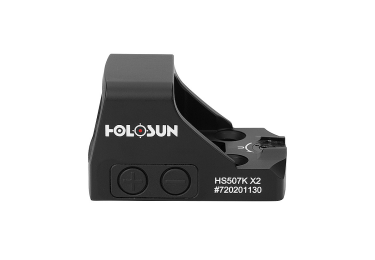

Работа с прицелом

(Рис. 6)

1. Включение: Нажмите и отпустите любую кнопку яркости ("+" или "-").

2. Выключение: Нажмите кнопки "+" и "-" одновременно, чтобы выключить питание и датчик движения (это отключит функцию Shake Awake).

3. Режимы работы: Доступны два режима в следующем порядке: Ручной режим -> Режим блокировки.
   а) Ручной режим:
   Регулировка яркости: В ручном режиме доступно 12 уровней яркости марки. Уровни 1 и 2 совместимы с ПНВ, уровень 12 — самый яркий. Нажимайте "+" или "-" для увеличения или уменьшения яркости.
   б) Режим блокировки (Lockout Mode):
   Активация: Удерживайте кнопку "+" в течение 3 секунд (пока светодиод не мигнет один раз) для активации. В этом режиме кнопки заблокированы, предотвращая изменение настроек.
   Деактивация: Чтобы выйти из режима блокировки, снова удерживайте кнопку "+" в течение 3 секунд; светодиод мигнет для подтверждения.

4. Настройка времени сна:

   1. Прицел автоматически перейдет в спящий режим после 10 минут отсутствия движения.

   2. Прицел мгновенно проснется и включится при обнаружении любого движения, восстановив последние сохраненные настройки.

   3. Время сна по умолчанию — 10 мин, но его можно изменить:
      I. Нажмите и удерживайте кнопку "+" в течение 10 секунд, чтобы войти в режим настройки времени сна. Есть 4 варианта: 10 мин, 1 ч, 12 ч или отключение спящего режима.
      II. Нажмите и отпустите кнопку "+" или "-" для выбора времени. Светодиод мигнет (1 раз = 10 мин, 2 = 1 ч, 3 = 12 ч, 4 = отключить).
      III. Нажмите кнопки "+" и "-" одновременно, чтобы сохранить настройку и выключить прицел.

5. Примечания:

   1. Функция памяти: Прицел запоминает последнюю сохраненную настройку яркости при включении и выключении.

   2. Индикация низкого заряда батареи: Если напряжение батареи ниже 2.2В, прицельная марка будет медленно мигать.

Пристрелка (обнуление)

1. Прицел пристрелян на заводе приблизительно на 25 ярдов, поэтому для обнуления потребуется минимальная регулировка.

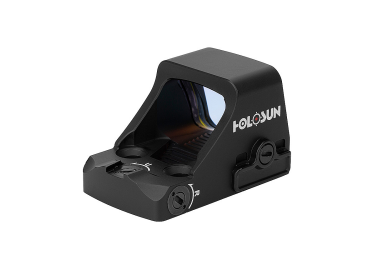

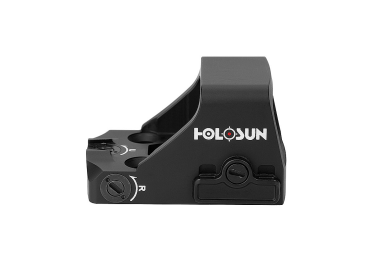

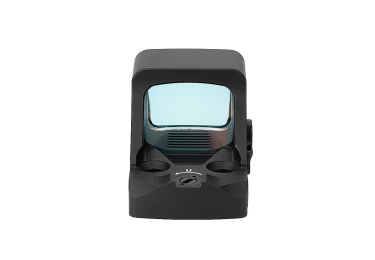

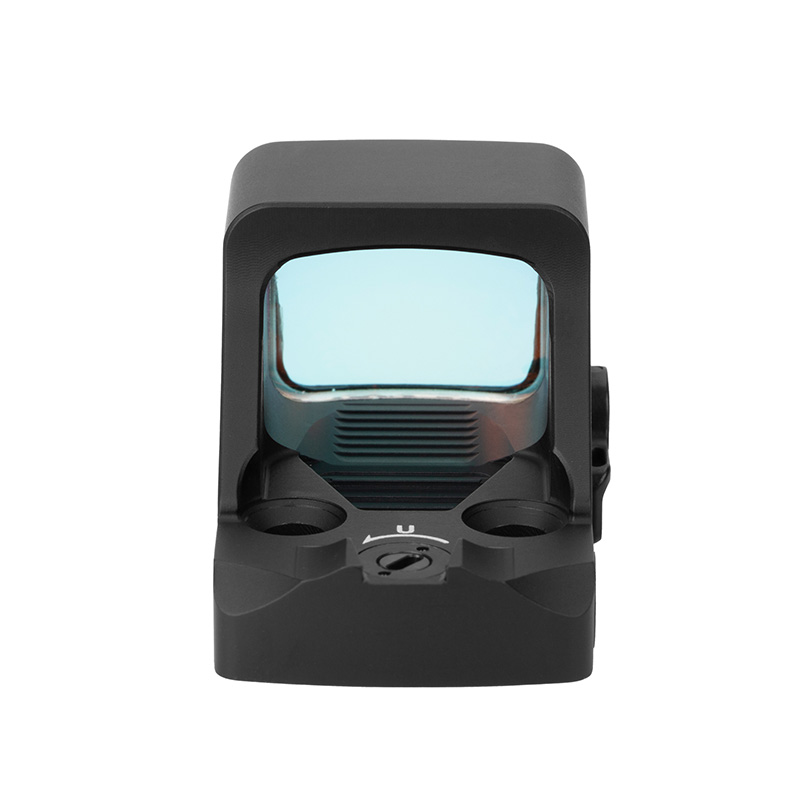

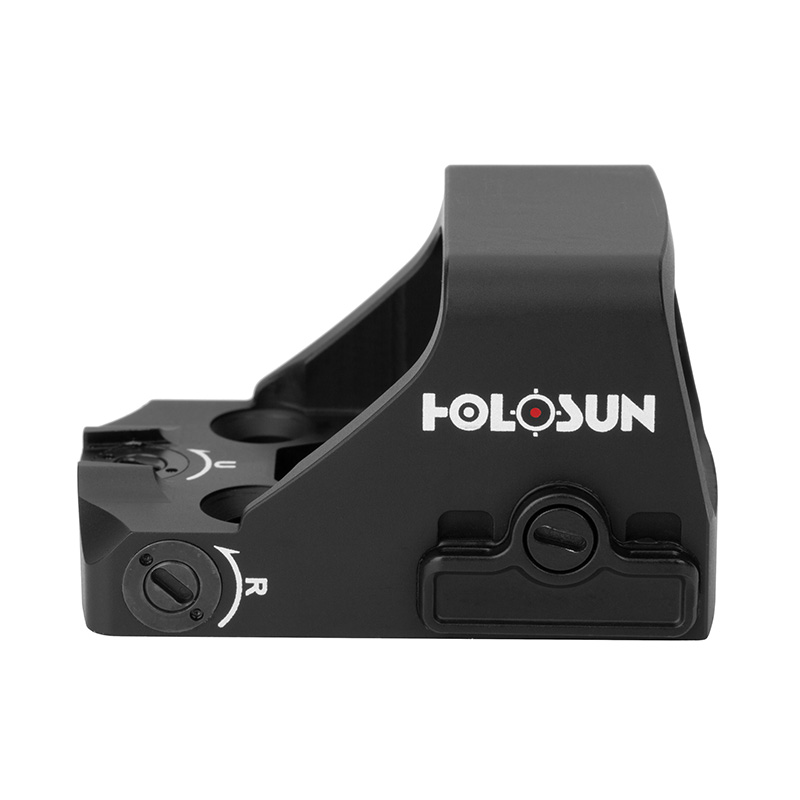

2. Регулировка по вертикали (Elevation) расположена на задней части корпуса, по горизонтали (Windage) — на правой стороне корпуса.

3. Регулировка производится путем вставки плоского конца прилагаемого инструмента в прорезь барабана и его поворота (Рис. 7).

4. Один щелчок (клик) равен приблизительно 1 MOA (1 дюйм на 100 ярдах, 1/2" на 50 ярдах, 1/4" на 25 ярдах).
   Пример: Если при пристрелке на 25 ярдах попадания идут на 2 дюйма ниже и на 1 дюйм правее цели, необходимо отрегулировать Elevation на 8 щелчков ВВЕРХ (против часовой стрелки) и Windage на 4 щелчка ВЛЕВО (по часовой стрелке).

5. Максимальный диапазон регулировки составляет ±30 MOA.

Прилагаемый инструмент:

1. Плоский конец используется для регулировки Windage и Elevation.

2. Ключ Torx T10 для винтов.

Обслуживание и уход

Это устройство является точным прибором и заслуживает бережного обращения. Следующие советы помогут обеспечить долгий срок службы.

• Оптические линзы выполнены из многослойного просветленного оптического стекла.

• Для очистки линз: Сначала сдуйте пыль с поверхности, затем смочите линзу чистящим средством для оптики или чистой водой, после чего аккуратно протрите салфеткой для линз, мягкой хлопчатобумажной тканью или микрофиброй.

• Не используйте для протирки сухую ткань или салфетки.

• Не используйте органические растворители, такие как спирт или ацетон.

• Корпус не требует специального ухода.

• Не пытайтесь разбирать устройство. Внутренние части специально очищены, герметизированы и обработаны противотуманным составом. Любая такая попытка приведет к аннулированию гарантии.

Ограниченная гарантия

Мы предоставляем ограниченную пожизненную гарантию на детали и качество изготовления первоначальному покупателю с даты покупки. По нашему усмотрению мы отремонтируем или заменим изделия, признанные дефектными при нормальном использовании, без дополнительной оплаты (исключая стоимость доставки, которая оплачивается покупателем). Мы не несем ответственности за случайные, косвенные или особые убытки, возникшие в связи с использованием данного продукта. Гарантия аннулируется, если изделие подвергалось неправильному использованию, модификации, было заброшено или разбиралось перед возвратом.
